86mm系列两相闭环电机

步距精度      5%
温度            80°C Max
环境温度     -20°C~+50°C
绝缘电阻     100MΩ Min 500VDC
耐压            500V AC  1minute
径向跳动     最大0.02mm (450g负载)
车由向跳动  最大0.08mm (450g负载)
典型应用:

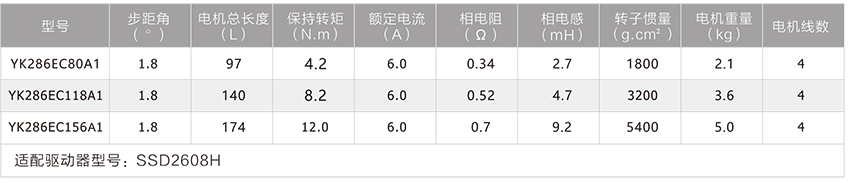

技术数据技术数据

外形尺寸外形尺寸

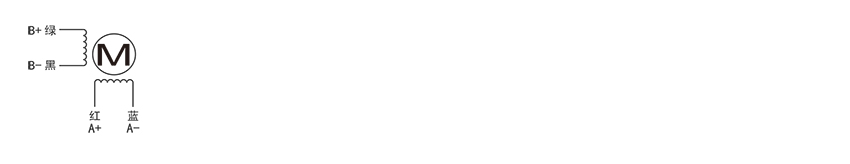

电机接线图电机接线图

资料下载资料下载
文件 说明 下载
86mm两相闭环步进电机 86mm两相闭环步进电机(单页) 86mm两相闭环步进电机
YK286EC80A1 86mm两相闭环步进电机(3D) YK286EC80A1
YK286EC118A1 86mm两相闭环步进电机(3D) YK286EC118A1
YK286EC118A5 86mm两相闭环步进电机(3D) YK286EC118A5
YK286EC118M1 86mm两相闭环步进电机(3D) YK286EC118M1
YK286EC156A1 86mm两相闭环步进电机(3D) YK286EC156A1
YK286EC156M1 86mm两相闭环步进电机(3D) YK286EC156M1
