PMC4300

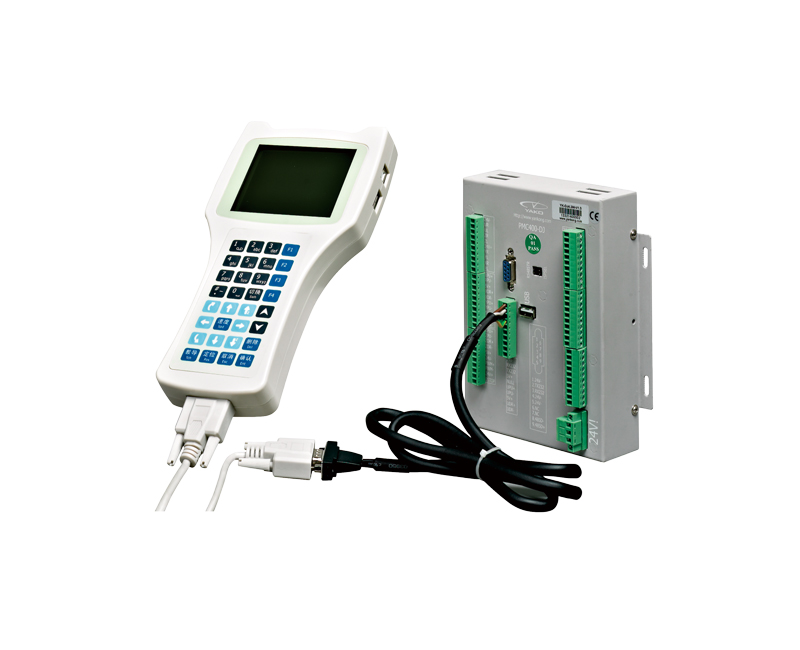

点胶机控制系统由手持盒(PMC4300T)和控制器(PMC4300M)组成,两者通过串口连接,手持盒完成人机接口的工作,通过简洁、人性化的教导方式生成用户的点胶轨迹文件,通过串口下载到控制器;

控制器完成运动控制和胶水控制等功能;

为用户提供了孤立点、平面直线、空间直线、平面圆弧、图形导入、U盘导入导出、IO控制、电机复位、提前开关胶、速度平滑等功能;



典型应用:
性能指标性能指标
  • 电机轴数:3轴;
  • 脉冲频率:50Hz-250KHz,差分输出、共阳输出;
  • IO口数量:16路输入,8路输出;
  • 手持盒像素:320*240,单色;
  • 按键数量:32个;
  • 文件存储空间:256M
  • 工作电压:24VDC;
  • 工作温度:0℃~50℃
  • 保存温度:-10℃~60℃
  • 环境湿度:20%~85%
应用说明应用说明
  • 支持直线、圆弧插补;
  • 支持图形导入、速度前瞻处理;
  • 提供阵列、批量修改等高级编辑功能;
  • 可存储1000个独立运行程序。

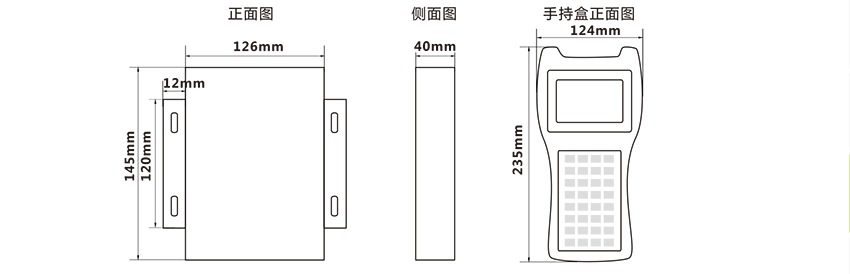

安装尺寸图安装尺寸图

资料下载资料下载
文件 说明 下载
PMC4300点胶机手持盒 PMC4300点胶机手持盒(产品单页) PMC4300点胶机手持盒
PMC4300点胶机手持盒 用户手册 PMC4300点胶机手持盒
