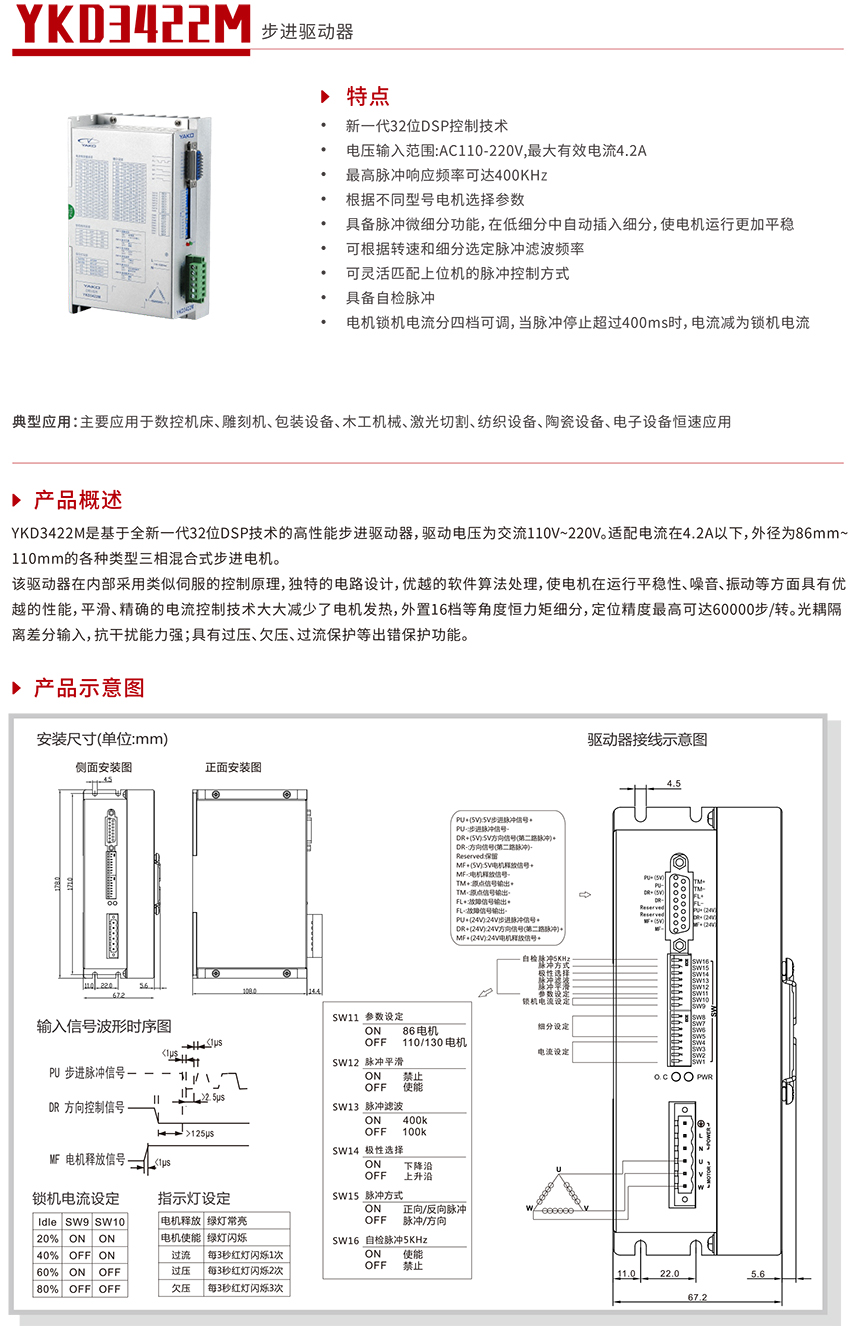

YKD3422M

新一代32位DSP控制技术
电压输入范围:AC110-220V,最大有效电流4.2A
最高脉冲响应频率可达400KHZ
根据不同型号电机选择参数
具备脉冲微细分功能,在低细分中自动插入细分,使电机运行更加平稳
可根据转速和细分选定脉冲滤波频率
可灵活匹配上位机的脉冲控制方式
具备自检脉冲
电机锁机电流分四档可调,当脉冲停止超过400ms时,电流减为锁机电流
典型应用:
主要应用于数控机床、雕刻机、包装设备、木工机械、激光切割、纺织设备、陶瓷设备、电子设备恒速应用
概述概述
      YKD3422M是基于全新一代32位DSP技术的高性能数字式步进驱动器,驱动电压为交流110V-220V。适配电流在4.2A以下,外径为86mm-110mm的各种类型三相混合式步进电机。
      该驱动器在内部采用类似伺服的控制原理,独特的电路设计,优越的软件算法处理,使电机在运行平稳性、噪音、振动等方面具有优越的性能,平滑、精确的电流控制技术大大减少了电机发热,外置16档等角度恒力矩细分,定位精度最高可达60000步/转。光耦隔离差分输入,抗干扰能力强;具有过压、欠压、过流保护等出错保护功能。
技术参数技术参数

资料下载资料下载
文件 说明 下载
YKD3422M三相步进驱动器 三相步进驱动器(产品单页) YKD3422M三相步进驱动器
YKD3422M三相步进驱动器 三相步进驱动器用户手册 YKD3422M三相步进驱动器
YKD3422M三相步进驱动器 三相步进驱动器(3D) YKD3422M三相步进驱动器
YKD3422M三相步进驱动器 三相步进驱动器(2D) YKD3422M三相步进驱动器
YKD3422M三相步进驱动器 CE证书 YKD3422M三相步进驱动器
